Puncionadeira de laminação do motor

Prensa de laminação de motor é projetada para os rotores e estatores laminados de diferentes tipos de motores. É de alta velocidade, alta precisão. O tipo de engrenagem de mudança, alimentação do rolo de indexação do came é fornecido para uma ampla faixa de passo de alimentação. Nossas prensas de alta velocidade, prensas de laminação de alta velocidade, prensas de manivela dupla de alta velocidade de lado reto de 25 toneladas a 500 toneladas, usadas na fabricação de rotores laminados e estatores de motores elétricos. Mantém uma função estável e eficiente de estampagem de estator e rotor de grande porte, laminação para motor gerador e motor industrial em área de prensa de grande tonelagem por muitos anos.

Enviar consulta

Descrição do produto

Prensa de laminação do motor

1.Introdução do Produto

O uso de componentes de máquina de linha completa de estampagem de laminação, como rolamentos FAG Germany, NSK Japan ou NTN Japan no Japão, suas características de alta precisão e alta vida útil para garantir estabilidade e operabilidade a longo prazo dos membros de suporte.

Hoje em dia, mais e mais fábricas usam Máquina de Linha Completa de Estampagem de Laminação. O alimentador de pinça é uma parte essencial da máquina de linha completa de estampagem de laminação. Existem muitos tipos de alimentador no mercado e muitos estilos. Todo mundo sabe o que a palavra "alimentador" significa, mas poucas pessoas a usam corretamente.

Agora, existem muitos tipos e especificações de alimentador de clipes no mercado. A primeira escolha é conhecer os principais pontos de instalação do alimentador de clipes. A direção de instalação do alimentador de clipes deve ser da esquerda para a direita. A posição de instalação e a extremidade do eixo de alimentação automática devem estar à esquerda. Não o perca. Hot Tags: máquina de linha completa de estampagem de laminação, fabricante de boa marca, boa fábrica,

2. Parâmetro do Produto

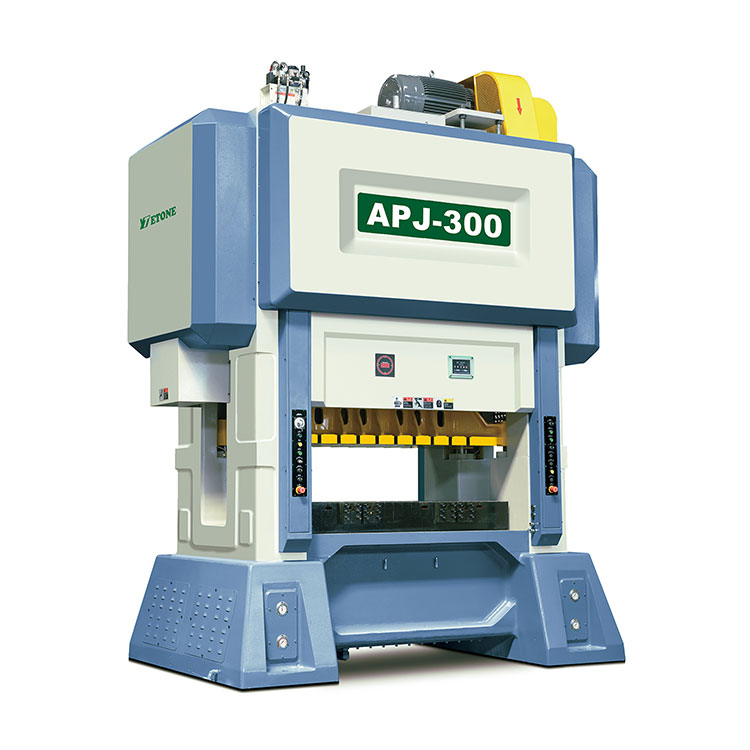

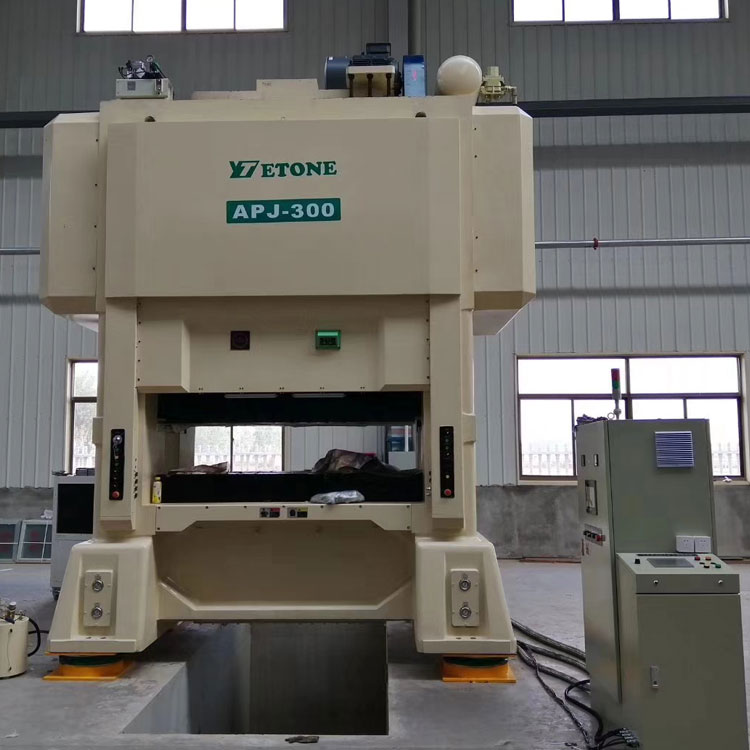

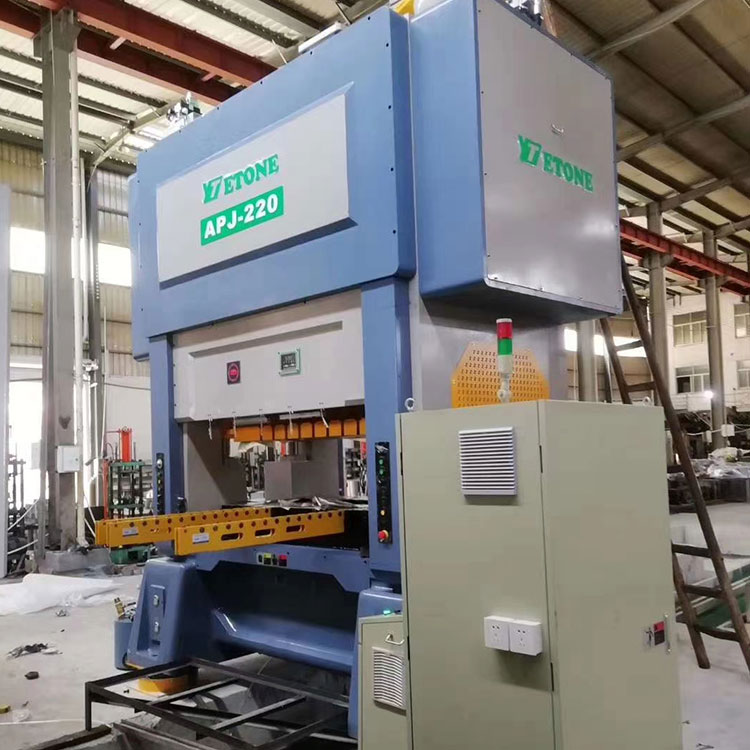

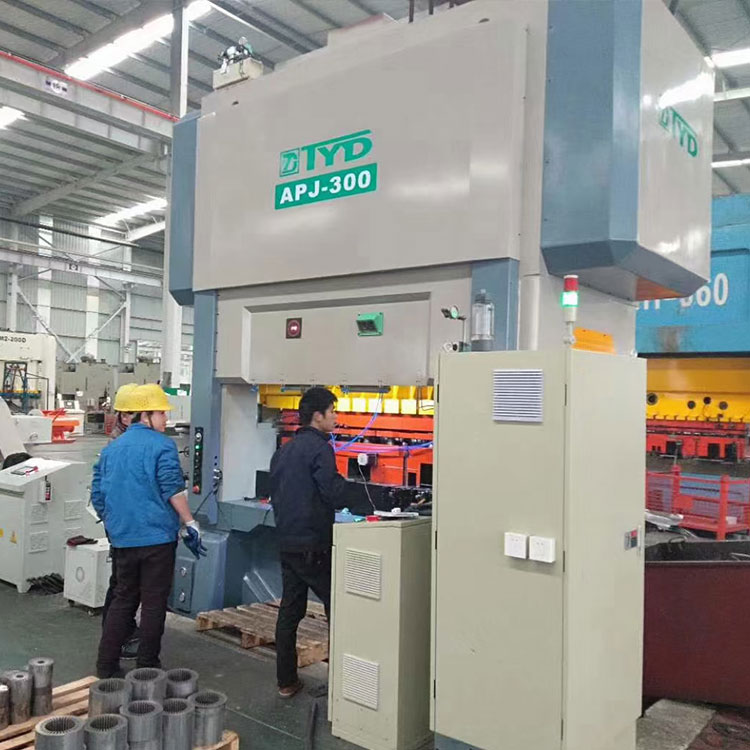

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonelagem	tonelada	220	300	350	400	450
Viajar por	milímetros	30	30	30	30-50	30-50
Número de golpes por minuto	s.p.m	150-600	150-400	150-350	150-350	150-300
Tamanho inferior da mesa	milímetros	1900x1000	2.200 x 1.000	2400 x 1000	2800 x 1200	3.000 x 1.200
Orifício de obturação	milímetros	1400 x 300	2000 x 300	2200 x 300	2200 x 400	2500 x 400
Área do bloco deslizante	milímetros	1900 x 750	2200 x 900	2400 x 900	2800x1100	3000x1100
Curso de ajuste de altura da matriz	milímetros	370-420	400-450	400-450	420-480	450-500
Motor de ajuste de altura da matriz	kw	1.5	2.2	2.2	3.7	3.7
Altura da linha de alimentação	milímetros	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Motor principal	kw	45	55	55	75	75

3. Equipamentos Periféricos


Desbobinador de cabeça dupla	Alisador	Alimentador de engrenagens

	P = comprimento de alimentação
	D=70 (diâmetro da roda motriz)
	N1=número de dentes da primeira engrenagem
	N2=número de dentes da segunda engrenagem
	N3=número de dentes da terceira engrenagem
	N4=número de dentes da quarta marcha

Largura do material	milímetros	Máx. 0,150	Máx. 200	Máx. 300	Máx. 400
Diâmetro externo do material	milímetros	Máx. 1200	Max1200	Máx. 1200	Máx. 1200
Diâmetro interno do material	milímetros	450-520	450-520	450-520	450-520
Velocidade do material	M/min	1-60	1- 60	1-60	1-60
Peso do material		500kg X 2	1QQQkg X 2	2000kg X 2	3000kg X 2
Rolo de nivelamento	PCs	11	11	11	11
Motor de ignição		1,5 quilowatts	2 2kw	22kw	30 quilowatts

4. Desenrolador de cabeça dupla

Descrição do desempenho

O modelo é composto por três partes: o corpo da caixa do fuso, a caixa do fuso e o suporte, dos quais a caixa do fuso é integral e possui longa distância entre eixos. Possui funções como volume pequeno, pegada pequena, carregamento conveniente e uso flexível

A estrutura de suspensão dupla é aplicada para ajustar o manuseio do rolo de material e permitir a alimentação repetida, economizando muito o tempo de recarga, melhorando a capacidade de produção e reduzindo o custo de produção. A estrutura não energizada é aplicada, o que permite não apenas o uso com máquinas de endireitamento comuns, mas também o desempenho ideal com máquina de endireitamento de alta velocidade.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Largura máxima	milímetros	200	300	400	500	600
Espessura do material	milímetros	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Peso do material	milímetros	1000x2	2000x2	3000x2	4000x2	5000x2
Diâmetro interno do rolo	milímetros	450-530	450-530	450-530	450-530	450-530
Diâmetro externo máximo do rolo	milímetros	1200	1200	1200	1200	1200

5.S tipo alisador

descrição de desempenho

Alisador tipo S ou tipo U com processo de "sinal elétrico ---> PC ---> inversor ---> mudança de velocidade", permitindo sincronização total com a prensa com velocidade até cerca de 60m/min. O modelo está equipado com uma estrutura de material de cabeça dupla, que é fácil de operar e pode ser totalmente sincronizada com a prensa de alta velocidade. O uso de alimentador de engrenagens oferece melhor desempenho.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Largura máxima	milímetros	200 300	400 500 600
Espessura do material	milímetros	0 3- 1,6
Diâmetro interno do rolo	milímetros	1200
Velocidade de nivelamento	m/min	60
Motor	HP	2 2	3 5 75
Woå ¤ng voltagem		CAtrifásico22 0Væˆ–ACtrifásico380V	AC trifásico 220V ou AC trifásico 380V
