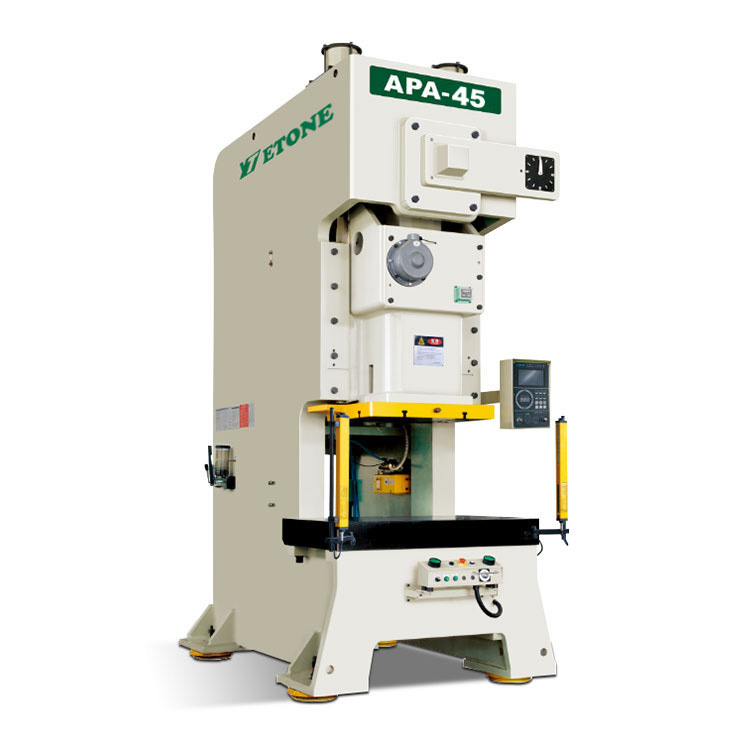

C Frame Power Press
1.C frame Power press Introdução:
Série APA: Prensa mecânica de manivela única com estrutura em C
Capacidade: 25 toneladas ~ 315 toneladas
A máquina de prensa elétrica de estrutura C usa o mecanismo de bloco deslizante de manivela como mecanismo de trabalho, o sistema de acionamento da máquina passa o movimento e a energia do eletromotor para o mecanismo de trabalho, trazendo a forja para a matriz por bloco deslizante, a fim de permitir a transmutação do reboco. A prensa mecânica com estrutura C é uma das categorias de prensas de manivela com estrutura aberta, ou estrutura C ou corpo C, tipo C. Nossa empresa tem como objetivo operar fielmente, atendendo a todos os nossos compradores e trabalhando em novas tecnologias e novas máquinas regularmente para venda quente China C Frame Power Press Stamping Press Machine Punch Press, boa qualidade e preços agressivos fazem com que nossos produtos tenham prazer de um nome significativo em todo o word.Hot-selling China Press Machine, Stamping Machine, Nossa empresa continuará a aderir ao princípio "qualidade superior, respeitável, o usuário em primeiro lugar" de todo o coração. Saudamos calorosamente amigos de todas as esferas da vida para visitar e dar orientação, trabalhar juntos e criar um futuro brilhante!
2.C Frame Power Press Características:
Estrutura de prensa super rígida.
Embreagem e freio do tipo seco de alto torque de condução.
Tipo de caixa Gib de precisão de seis pontos.
Baixa deflexão.
3.C quadro Power press Produto Parameter:
Nome |
|
APA-25 |
APA-35 |
APA-45 |
APA-60 |
|||
Modelo |
tipo V |
|
tipo H |
V tipo I H tipo |
tipo V tipo H |
tipo V |
tipo H |
|
Toneladaeladaelagem |
Toneladaelada |
25 |
35 |
45 |
60 |
|||
Ponto de tonelagem nominal |
milímetros |
3.2 |
1.6 |
3.21.6 |
3,2 1,6 |
|||
Número de golpes por minuto |
Velocidade variável |
s.p.m.. |
60-140 |
130-200 |
40-120 110-180 |
40-100 100-150 |
35-90 |
80-120 |
Velocidade estável |
s.p.m.. |
110 |
85 |
75 |
65 |
|||
Acidente vascular encefálico |
milímetros |
60 |
30 |
70 40 |
80 50 |
120 |
||
Altura máxima da matriz |
milímetros |
200 |
215 |
220235 |
250 265 |
310 |
340 |
|
Ajustes deslizantes |
milímetros |
50 |
55 |
60 |
75 |
|||
Tamanho do slide |
milímetros |
300 x 220 x 50 |
360x250x50 |
400x300x60 |
500 x 360 x 70 |
|||
Tamanho do travesseiro |
milímetros |
680 x 300 x 70 |
800x400x70 |
850x440x80 |
900x500x80 |
|||
Orifício do manípulo da matriz |
milímetros |
0 3 8.1 |
0 3 8.1 |
038.1 |
050 |
|||
Motor principal |
kw |
3.7 |
3.7 |
5.5 |
5.5 |
|||
Dispositivo de ajuste deslizante |
HP |
Operação manual |
||||||
Pressão de ar aplicada |
kg/cm2 |
6 |
6 |
6 |
6 |
|||
Precisão da prensa |
|
GB(JIS)1classeee |
GB(JIS)1classeee |
GB(JIS)1classeee |
GB(JIS)1 classe |
|||
Tamanho (CxLxA) |
milímetros |
1280 x 850 x 2200 |
1380 x 900 x 2400 |
1600x950x2500 |
1600x1000x2800 |
|||
Capacidade de almofada de matriz |
Toneladaelada |
|
2.3 |
2.3 |
3.6 |
|||
Curso de almofada de morrer |
milímetros |
|
50 |
50 |
70 |
|||
Área efetiva da almofada |
milímetros2 |
|
300 x 230 |
300 x 230 |
350 x 300 |
