1. Descrição do Produto

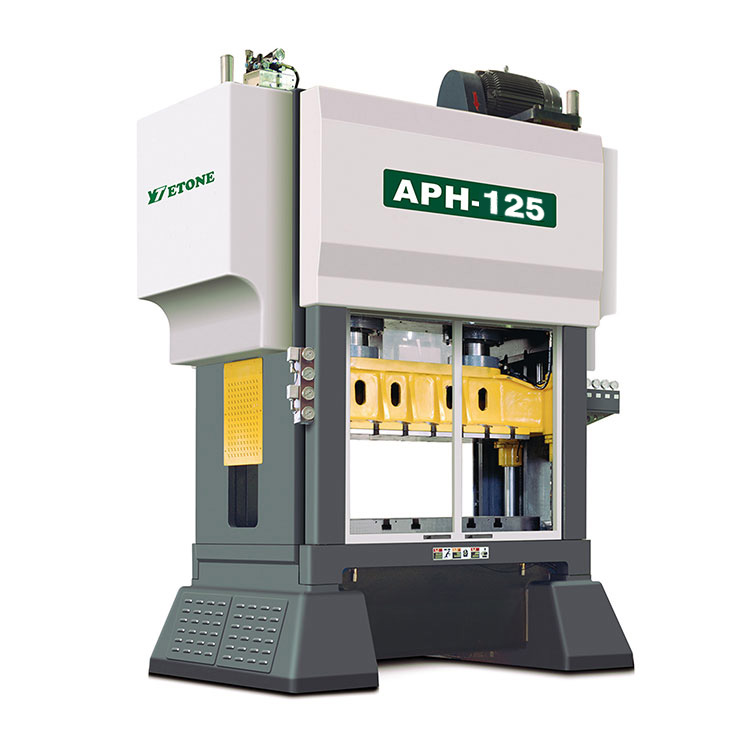

Etoneladae é profissional em prensas de alta velocidade, máquina de estampagem de laminação de motor, prensas de punção de alta velocidade, prensa de laminação de alta velocidade para peças de motor e estator e rotor. Agora, nos tornamos a melhor fábrica e fornecedora de máquinas de prensa de alta velocidade na China. A máquina de prensa de alta velocidade e prensa de laminação de alta velocidade da nossa empresa economizam energia, são seguras, precisas e eficientes, e exportam para mais de 30 países em todo o mundo.
2. Área aplicável
As máquinas de estampagem de laminação de motor são adequadas para estampagem automática de alta velocidade e precisão de núcleos de ferro de rebitagem automática, como motores de automóveis de nova energia, motores de compressor e motores industriais com eficiência energética.
3. Máquina de estampagem de laminação do motor Características do produto
Estrutura do cilindro superior de quatro colunas
Tecnologia de acionamento duplo
Força multiponto deslizante
Corpo da máquina de pré-esforço fundido de alta rigidez
Tratamento de envelhecimento múltiplo
◉ Freio de embreagem de baixa inércia
Inserir rolamento
Sistema de refrigeração lubrificado a temperatura constante
Coluna reta + guia de precisão octogonal
◉ Alta rigidez
Camada de fundição de alta resistência, rigidez 1/15000-1/20000
◉ Alta precisão
Precisão estática: 1/2 do nível JIS
Precisão dinâmica de ponto morto inferior: nível de superprecisão JIS
◉ Máquina de estampagem de laminação do motor Especificação completa
De 60 toneladaeladas a 500 toneladaeladas de série completa, uma variedade de mesa de trabalho, para atender às necessidades de materiais de motor de maior eficiência mais finos, maior precisão, velocidade mais rápida de requisitos de estampagem de precisão de alta velocidade.
4. Máquina de estampagem de laminação do motor Parâmetro do produto ¼ š
|
|
APH-125 |
APH-80 |
APH-60 |
||||||
Tonelagem |
tonelada |
125 |
80 |
60 |
||||||
Viajar por |
milímetros |
30 |
25 |
20 |
30 |
25 |
20 |
30 |
25 |
20 |
Número de golpes por minuto |
s.p.m. |
200---900 |
200-1000 |
200-1200 |
200-800 |
200-900 |
200åˆ 100 |
200--800 |
200-900 |
200-1000 |
Tamanho inferior da mesa |
milímetros |
600 x 450 |
750 x 550 |
950 x 650 |
||||||
Orifício de obturação |
milímetros |
400x100 |
550 x 125 |
700 x 125 |
||||||
Área do bloco deslizante |
milímetros |
600 x 320 |
750 x 380 |
950 x 420 |
||||||
Curso de ajuste de altura da matriz |
milímetros |
225-275 |
240-290 |
300-350 |
||||||
Motor de ajuste de altura da matriz |
kw |
0.4 |
0.4 |
0.4 |
||||||
Altura da linha de alimentação |
milímetros |
120 |
135 |
160 |
||||||
Motor principal |
kw |
11 |
15 |
19 |
1Sistema de lubrificação: aplique óleo de alta pressão do centro do virabrequim(Japan SHOWA)
2 sistema de controle PLC: fornece sinais de corte
3 Rolamento: NSK Japão
4 atomizador de óleo: SMC Japão
5 Interruptor de ar e contator: Schnede France
6 Vedação de óleo: NOK Japão
7 Projeto do sistema de balanceamento automático
8 Sistema de ajuste eletrônico da corrediça
9 mesa de operação T-Mobile
10 Dispositivo de travamento de deslizamento hidráulico
11 Detector de Finalização de Material
12 Inversor:
13 Válvula de embreagem elétrica
14 Estrutura da embreagem: (OMPI Itlay)
15 Relé: Omron
16 Exibição de ângulo e velocidade: TOYO
17 Junta de pressão de ar: ARK Coreia
18 virabrequim: SNCM8,GrindingGuid: AKS Jpan
19 Auto-Balanceamento Térmico na posição de micro avanço ram/Slider
20 Detector de falta de alimentação
21 Caixa de ferramentas com envio da máquina 1
6. Acessórios padrão:
1 Alimentador de Engrenagens de Alta Velocidade
2 Desenrolador de cremalheira dupla
3 Alisador com laço S
4 dispositivo de óleo automático para morrer
5 Auto Power Die sistema de vida útil:
Sistema de braço de 6 matrizes: 2 peças
7 Sistema anti-vibração
8 Controlador de calha:
Sistema de instalação da válvula solenóide de 9 matrizes: 10 peças
7. Acessórios Opcionais
1. Detector morto inferior
2. Dispositivo de fixação rápida da matriz
3. Porta de segurança
4. Outros
